Exdirt D 22 orizontal

Descriere

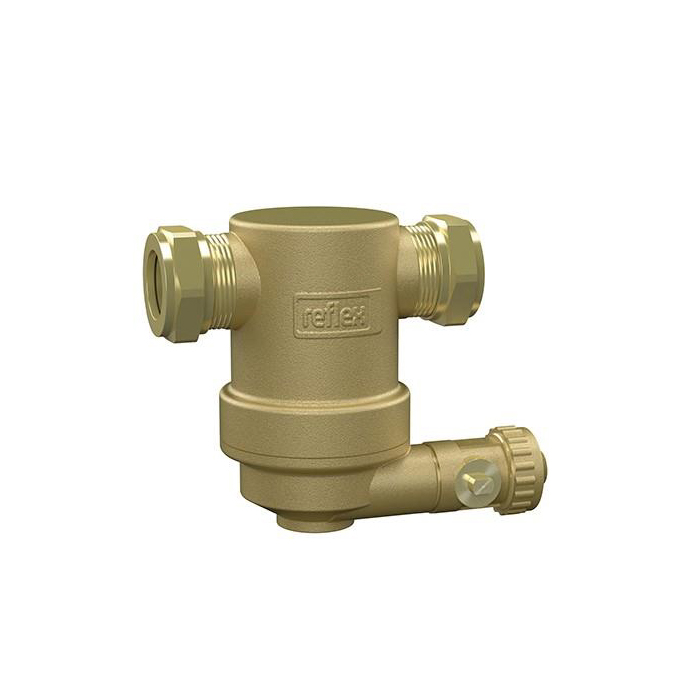

Reflex Exdirt D orizontal este un separator de murdărie și nămol, din alamă, cu conexiune orizontală, pentru conducte orizontale, pt. sisteme de încălzire sau apă răcită, în circuit închis, umplute cu agent termic (apă sau mixtură de glicol). Pentru mixtura de glicol, concentrația permisă de glicol este de 25-50%.
Asigură îndepărtarea particulelor până la o dimensiune de 5,0 µm din fluxul de agent termic, folosind separarea gravitațională în camera de destindere din corpul separatorului. Camera de destindere are aria transversală mult mai mare față de aria transversală de conectare, producând o scădere proporțională a vitezei fluidului (cf. ecuației de continuitate: A x v = ct.). Pentru multiplicarea efectului, în corpul separatorului se folosește o inserție tubulară din sârmă, care prin impulsurile aplicate impurităților mecanice contribuie, în plus, la scăderea vitezei acestora, susținând mișcare naturală de depunere gravitațională în camera inferioară a separatorului. Această inserție tubulară din sârmă are și rol de a reduce turbulențele de curgere a lichidului din corpul separatorului.
Pierderile de presiune ale separatorului sunt foarte mici, de max. 0,02 bar. Depozitele colectate (impurități mecanice) sunt eliminate, periodic, din camera inferioară a separatorului, prin purjare, fără întreruperi operaționale ale sistemului, prin acționarea manuală a vanei de purjare, pe poziția deschis, timp de câteva secunde. Conexiuni disponibile: 22 mm, ¾“, 1“, 1¼“, 1½“, 2“.
